产品简介：

CS1000型局放在线监测装置为变电站GIS局放实时在线监测装置，主要适用于110kV及以上电压等级的数字化变电站的局放在线监测、分析、远程报警等，实现变电站检修数字化。

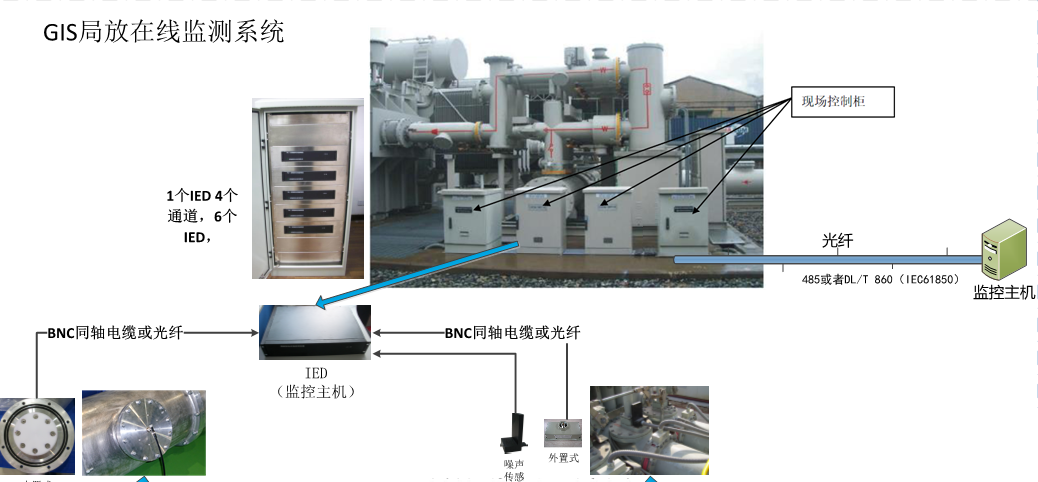

系统组成：

参数介绍：
（1）设备技术参数：

（2）外置式高频传感器参数：

（3）噪音传感器参数：

功能特点：
1.灵敏度：对金属颗粒和浮电位体放电的检测灵敏度可达5PC，能准确检出电晕、爬电所放出局部放电。
2.稳定性：选用高性能传感器，外接噪声传感器和特定滤波器，利用精良的检测技术，配合软件处理技术，使抗干扰性加强，提高了仪器的稳定性。
3.本装置实时连续采样，当检测到的局部放电信号同时满足设置的“阀值”、“密度”和“可信度”时，才判为异常，提高了判断的准确性。
4.完善的数据分析功能。装置具有完善的记录，分析GIS运行过程中发生的局放现象，判定局放发生、发展规律，为检修提供依据。
5.就地和远程报警。装置设置就地声光报警功能、远程软件界面报警功能。
6.本装置采用RS485通信，通信距离长、可靠。

        软件功能：

  1）具备实时数据显示功能，直接显示探头测到的局放活动。具有列明局放探头标识分布位置的GIS间隔布置图；

  2）具有在线局放幅值累积图、局放数据显示、单周期图数据显示、短期趋势显示图以及各种谱图等，并能完成数据横向对比、不同图表之间的叠加对比功能；

  3）在线监测系统有智能诊断软件对各种缺陷进行自动辨认，系统自动将采集到的信号进行模式识别，能判断出出不同类型局放信号，包括悬浮电位的电极、自由微粒、内部电晕、内部空穴、母线毛刺、壳体毛刺等，以及不同类型的干扰信号。诊断系统能准确有效地找到故障现象的直接原因，其诊断方式，在数据信息不完全的情况下也应能够工作，最大限度地避免虚警和漏诊；

  4）提供以‘小时、天、星期、月、年’等不同更新周期的趋势分析，并且数据趋势的显示时间段是可选择；

  5）可将局放数据库数据自动输出到Word或Excel等软件的功能；

  6）实现远程控制、诊断、查询、访问等功能，通过站端数据综合处理单元将数据实时传送到远程监测诊断中心进行统一管理及诊断。局域网中远程客户可通过网络方式在任何时间接入系统，查看最新的监测诊断结果；

  7）采用阈值报警、关联报警和趋势报警等多种报警模式；可设置多个报警级别。应能自动捕捉并记录启动报警的局放信号，同时进行报警，报警包括声、光等多种报警形式，并提供可接入主控制室的信号接口；

  8）在软件菜单中可以进行参数设置，包括局放信号阈值、硬件可控参数设置等；

  9）可查阅数据和文件夹的创建日期及访问时间等历史数据；

10）根据保存的数据可以自动绘制每一测点的信号图谱。自动对每天，每周，每月的数据进行绘图，方便相关人员进行分析判断。同时要求具有手动选择时间功能。所绘图表能导出到word文档方便制作各类报表使用；

11）可访问该系统的权限管理功能由密码等方法控制；

12）系统软件可进行升级，在使用年限中，通过系统升级、更新与局放技术同步；

13）软件系统应采用用户方便使用的界面；

14）在线监测装置通过串口或网络方式接入变电站内综合处理单；
